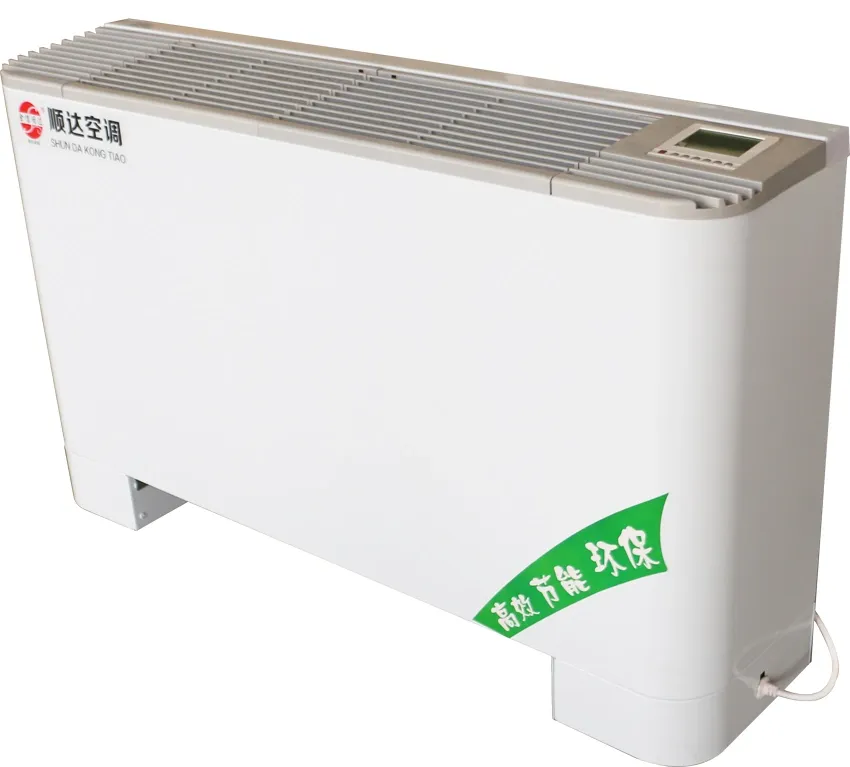

Открытые фанкойлы серии FP: вертикальный и горизонтальный типы

1 / 4

<table><thead><tr><th colspan="2">Performance</th><th>Model</th><th>FP-34</th><th>FP-51</th><th>FP-68</th><th>FP-85</th><th>FP-102</th><th>FP-136</th><th>FP-170</th><th>FP-204</th><th>FP-238</th></tr></thead><tbody><tr><td rowspan="3" colspan="2">Rated Airflow (m³/h)</td><td>High</td><td>340</td><td>510</td><td>680</td><td>850</td><td>1020</td><td>1360</td><td>1700</td><td>2040</td><td>2380</td></tr><tr><td>Medium</td><td>260</td><td>390</td><td>510</td><td>640</td><td>770</td><td>1020</td><td>1280</td><td>1530</td><td>1790</td></tr><tr><td>Low</td><td>170</td><td>260</td><td>340</td><td>430</td><td>510</td><td>680</td><td>850</td><td>1020</td><td>1190</td></tr><tr><td rowspan="2" colspan="2">Rated Cooling Capacity (W / Kcal/h)</td><td>H</td><td>1.8</td><td>2.7</td><td>3.6</td><td>4.5</td><td>5.4</td><td>7.2</td><td>9</td><td>10.8</td><td>12.6</td></tr><tr><td>H</td><td>1548</td><td>2322</td><td>3096</td><td>3870</td><td>4644</td><td>6192</td><td>7740</td><td>9288</td><td>10836</td></tr><tr><td rowspan="2" colspan="2">Rated Heating Capacity (Kw / Kcal/h)</td><td>H</td><td>2.7</td><td>4.05</td><td>5.4</td><td>6.75</td><td>8.1</td><td>10.8</td><td>13.5</td><td>16.2</td><td>18.9</td></tr><tr><td>H</td><td>2322</td><td>3483</td><td>4644</td><td>5805</td><td>6966</td><td>9288</td><td>11610</td><td>13932</td><td>16254</td></tr><tr><td rowspan="3">Input Power (W)</td><td>12Pa</td><td>H</td><td>37</td><td>52</td><td>62</td><td>76</td><td>96</td><td>134</td><td>152</td><td>189</td><td>228</td></tr><tr><td>30Pa</td><td>H</td><td>44</td><td>59</td><td>72</td><td>87</td><td>108</td><td>156</td><td>174</td><td>212</td><td>253</td></tr><tr><td>50Pa</td><td>H</td><td>49</td><td>66</td><td>84</td><td>100</td><td>118</td><td>174</td><td>210</td><td>250</td><td>300</td></tr><tr><td rowspan="3">Noise Level [dB(A)]</td><td>12Pa</td><td>H</td><td>37</td><td>39</td><td>41</td><td>43</td><td>45</td><td>46</td><td>48</td><td>50</td><td>52</td></tr><tr><td>30Pa</td><td>H</td><td>40</td><td>42</td><td>44</td><td>46</td><td>47</td><td>48</td><td>50</td><td>52</td><td>54</td></tr><tr><td>50Pa</td><td>H</td><td>42</td><td>44</td><td>46</td><td>47</td><td>49</td><td>50</td><td>52</td><td>54</td><td>56</td></tr><tr><td colspan="3">Water Flow Rate (Kg/h)</td><td>350</td><td>510</td><td>660</td><td>800</td><td>980</td><td>1280</td><td>1600</td><td>1920</td><td>2230</td></tr><tr><td colspan="3">Working Pressure (Kpa)</td><td>30</td><td>30</td><td>30</td><td>30</td><td>40</td><td>40</td><td>40</td><td>40</td><td>50</td></tr><tr><td colspan="3">Number of Fans</td><td>1</td><td colspan="4">2</td><td>3</td><td colspan="3">4</td></tr><tr><td rowspan="2">Weight (Kg)</td><td colspan="2">WA</td><td>17</td><td>18</td><td>19</td><td>22</td><td>26</td><td>39</td><td>43</td><td>49</td><td>52</td></tr><tr><td colspan="2">With return air box</td><td>20</td><td>22</td><td>23</td><td>27</td><td>30</td><td>44</td><td>48</td><td>54</td><td>58</td></tr><tr><td colspan="3">Water Inlet/Outlet</td><td colspan="9">3/4”Internal Thread</td></tr><tr><td colspan="3">Condensate Drain Pipe</td><td colspan="9">3/4”External Thread</td></tr><tr><td colspan="3">Power Supply</td><td colspan="9">220V/50Hz</td></tr><tr><td colspan="3">Notes</td><td colspan="9">1、Cooling conditions	2、Heating conditions	3、Pressure test	4、Others
Inlet air dry bulb temperature: 27°C, wet bulb temperature: 19.5°C; Inlet water temperature: 7°C, water temperature difference: 5°C.	Inlet air dry bulb temperature: 21°C; Inlet hot water temperature: 60°C; Hot water flow rate is the same as cooling conditions.	Units are pressure tested at 2.0 MPa (20 bar), with a maximum allowable working pressure of 1.6 MPa (16 bar).	Four-pipe systems are also available (e.g., 1-heating-2-cooling, 2-heating-2-cooling, 3-heating-1-cooling configurations).</td></tr></tbody></table>

Описание продукта

Открытые фанкойлы серии FP спроектированы для долговечности и эффективной работы при открытой установке. Доступные в вертикальном (напольном) и горизонтальном (подвесном к потолку) исполнении, они представляют собой практичное решение для климат-контроля на уровне отдельных помещений без необходимости в воздуховодах или подвесных потолках. Благодаря корпусам из коррозионно-стойких материалов и высокоэффективным теплообменникам из медных трубок с алюминиевым оребрением, эти устройства обеспечивают надежную теплопередачу и длительный срок службы. Они оснащены малошумными центробежными вентиляторами и многоскоростными двигателями, что позволяет пользователю регулировать воздушный поток и уровень шума в зависимости от потребностей в комфорте. Удобные съемные панели обеспечивают простоту обслуживания и очистки. Совместимые со стандартными термостатами и системами управления зданием, фанкойлы серии FP являются гибким выбором для проектов модернизации и нового строительства, где ключевое значение имеют простота и экономическая эффективность.

Применение

Модернизация старых зданий без существующих систем воздуховодов
Гостиницы, офисы и квартиры, требующие индивидуального контроля температуры в каждом помещении
Серверные и телекоммуникационные укрытия, нуждающиеся в локальном охлаждении
Классы, лаборатории и медицинские кабинеты
Рестораны, розничные магазины и другие коммерческие помещения
Любые проекты, где важны простота установки и удобство доступа для обслуживания

Связанные продукты

ФП-ВА Горизонтальный скрытый фанкойл (серия)

FP-LA Вертикальный скрытый фанкойл | Высокоэффективный малошумный воздухоохладитель

Ультратонкий фанкойл

Кассетный четырёхсторонний фанкойл

Открытые фанкойлы серии FP: вертикальный и горизонтальный типы

Серия FP предлагает универсальные открытые фанкойлы в вертикальном и горизонтальном исполнении. Разработанные для простоты монтажа и гибкости размещения, они обеспечивают эффективное отопление и охлаждение в широком спектре помещений, где установка скрытого блока невозможна.

Преимущества

Гибкость монтажа: Вертикальное и горизонтальное исполнение позволяет адаптироваться к различным планировкам помещений и ограничениям по пространству без затратной реконструкции.
Экономически эффективное решение: Более низкая начальная стоимость установки по сравнению со скрытыми блоками, так как не требуются полости или сложные конструкции для монтажа.
Простота обслуживания: Съемные передние панели и доступные фильтры упрощают плановую очистку и сервисное обслуживание, сокращая время простоя.
Энергоэффективность: Высокоэффективные двигатели и оптимизированные теплообменники обеспечивают эффективное охлаждение и нагрев с меньшим энергопотреблением.
Тихая работа: Аэродинамически оптимизированные лопасти вентилятора и изолированные корпуса обеспечивают минимальный эксплуатационный шум.
Прочная конструкция: Надежные, окрашенные порошковой краской корпуса защищают внутренние компоненты, гарантируя долговечность в сложных условиях эксплуатации.
